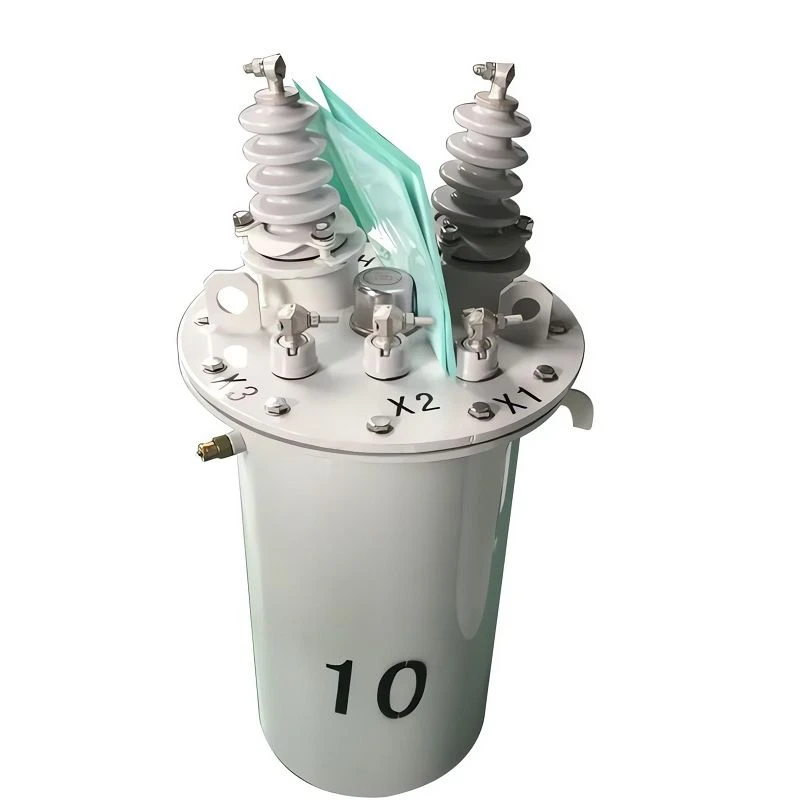

100-kVA-Transformator für Mast-Montage

Der100-kVA-Transformator für Mast-Montagestellt die obere Ebene der Overhead-Verteilungskapazität dar. Bei dieser Einheit handelt es sich in der Regel um die maximale Größe, die Versorgungsteams auf einem Standard-Strommasten montieren, bevor sie auf plattformmontierte Bänke oder plattenmontierte Einheiten umsteigen.

Installation dieses Hochleistungsgeräts.-Strommasttransformatorerfordert eine strikte Beachtung der Strukturmechanik. Aufgrund seiner erheblichen Masse (oft über 500 kg) übt es ein enormes Biegemoment auf das Holz aus. Aus diesem Grund schreiben Versorgungsnormen häufig vor, dass dieses Gerät nur auf dem Gerät installiert werden darfHolzstangen der Klasse 2 oder 1(dickerer Durchmesser), verstärkt verwendetAdapterplatten vom Typ Bum die vertikale Scherkraft zu verteilen und ein Durchreißen der Befestigungsschrauben durch die Holzfasern zu verhindern.

Auf der 100-kVA-Ebene hängt der Formfaktor stark von der Phasenanforderung ab.

• Einphasig-(Wohngebiet/ländlich):Wird als massiver einzelner zylindrischer Tank verwendet, um große Mehrfamilienhäuser oder lange Niederspannungsverteilungsbereiche mit Strom zu versorgen.
• Drei-Phasen (Industrie/Gewerbe):Dies ist ein erstklassiger „Sweet Spot“ für die Integrierten3-Phasen-Poltransformator. Anstatt drei separate 33-kVA-Einheiten aufzuhängen (was den Mast überfüllt und unansehnlich aussieht), bieten wir eine konsolidierte Einheit anTriplexoderT-PanzerDesign. Darin sind drei Kern-Spulenbaugruppen in einem einzigen, länglichen Behälter untergebracht.
• Der Vorteil:Dieses integrierte Design zentralisiert den Schwerpunkt näher an der Polachse im Vergleich zu einer Bank mit 3 -Einheiten, wodurch das Kippmoment auf die Querarmstruktur erheblich reduziert wird.

Der Umgang mit den Kurzschlusskräften einer 100-kVA-Einheit erfordert eine robuste interne Geometrie. Aufgrund der hohen Fehlerströme reicht die Drahtwicklung in diesem Maßstab oft nicht aus.

Stattdessen werden die Niederspannungsspulen dieses Geräts typischerweise mit Spulen gewickeltAluminium- oder Kupferstreifen in voller-Breite.

• Axiale Festigkeit:Durch die Verwendung einer leitfähigen Folie, die sich über die gesamte Breite der Spule erstreckt, eliminieren wir den Spiralwinkel der Windungen. Dadurch werden die axialen mechanischen Kräfte während eines Netzfehlers effektiv neutralisiert und sichergestellt, dass sich die Spule unter Belastung nicht teleskopiert oder verformt.

• Null-Fußabdruck-Industrieleistung:Ideal für kleine Fabriken oder Maschinenwerkstätten mit begrenzter Fläche. Durch die Überkopfmontage dieser Einheit entfällt die Notwendigkeit, auf dem Parkplatz eine Betonplatte oder einen Sicherheitszaun zu errichten.
• Gebäude mit gemischter-Nutzung:Versorgung spezifischer städtischer Strukturen („Hauptstraßen“-Szenarien), bei denen ein einzelnes Gebäude Einzelhandelsgeschäfte im Erdgeschoss und Wohnungen darüber beherbergt und eine konsolidierte Hochleistungsstromquelle erfordert.
• Gitterverfestigung:Ersetzen von Gruppen kleinerer, überfüllter Transformatoren durch eine einzige 100-kVA-Einheit. Dies vereinfacht die Ästhetik der Mastspitze und reduziert das „Windlastprofil“ bei Stürmen, wodurch die Leine widerstandsfähiger wird.

100-kVA-Masttransformator für gemischte Nutzung

Gewerbe- und Wohngebäude
